Historie vývoje elektromotorů je starší více než 180 let. Během této doby bylo vyvinuto mnoho technických řešení, která umožnila mechanizaci velkého množství prací, které byly dříve prováděny pouze silou lidských svalů.
Vývoj elektromotorů začal objevem díky fenoménu elektromagnetické indukce. Stal se základem pro vývoj stejnosměrného motoru a konstrukce generátoru. Vývoj elektrických strojů vedl k vynalezení transformátoru v roce 1884. V první řadě byl vyvinut AC asynchronní motor (nejprve dvě fáze, poté tři fáze), poté synchronní střídavý motor.
EC motor jako kombinace AC a DC motorů
Elektromotory jsou ideální pro pohon ventilátorů různých typů. Od běžných axiálních přes radiální až po speciální řešení pro nejnáročnější aplikace. Vývoj ventilátorů bez vývoje elektromotorů by nebyl možný. Po mnoho let byly k řízení ventilátorů používány AC motory. Jsou snadno dostupné, sériově vyráběné a především mohou být napájeny přímo ze sítě. V mnoha aplikacích (zejména v elektronice) však nemá smysl používat střídavé motory. Veškerá elektronika je založena na konstantním proudu, a proto musí být chladicí motory pro elektronické komponenty dodávány se stejným stejnosměrným napětím.
V určitém stadiu vývoje však ekonomika a množství energie spotřebované zařízením začaly hrát stále důležitější roli. Existuje systém standardizace energetických tříd zařízení, který nutil výrobce hledat řešení snižující spotřebu energie dané sady prvků. Jak je dobře známo, střídavé motory vyžadují velké množství dodávaného výkonu a stejnosměrné motory jsou velmi úsporné z hlediska spotřeby energie. Díky tomu přišel nápad propojit AC motor a DC motor, takže nový design měl všechny výhody obou předchozích řešení.
Motory EC mají elektronický systém regulace rychlosti (komutační obvod), který umožňuje ventilátoru udržet optimální otáčky ventilátoru. Tyto motory jsou synchronní motory, což znamená, že jsou bezkluzné. Díky těmto vlastnostem jsou ideálními motory pro pohon ventilátorů. Tyto posuvníky jsou také tišší v celém rozsahu otáček a díky skutečnosti, že provozní teplota jejich rotorů je mnohem nižší než jejich tradiční protějšky AC, vyznačují se mnohem vyšší životností a spolehlivostí.
Konstrukce a řízení EC motorů

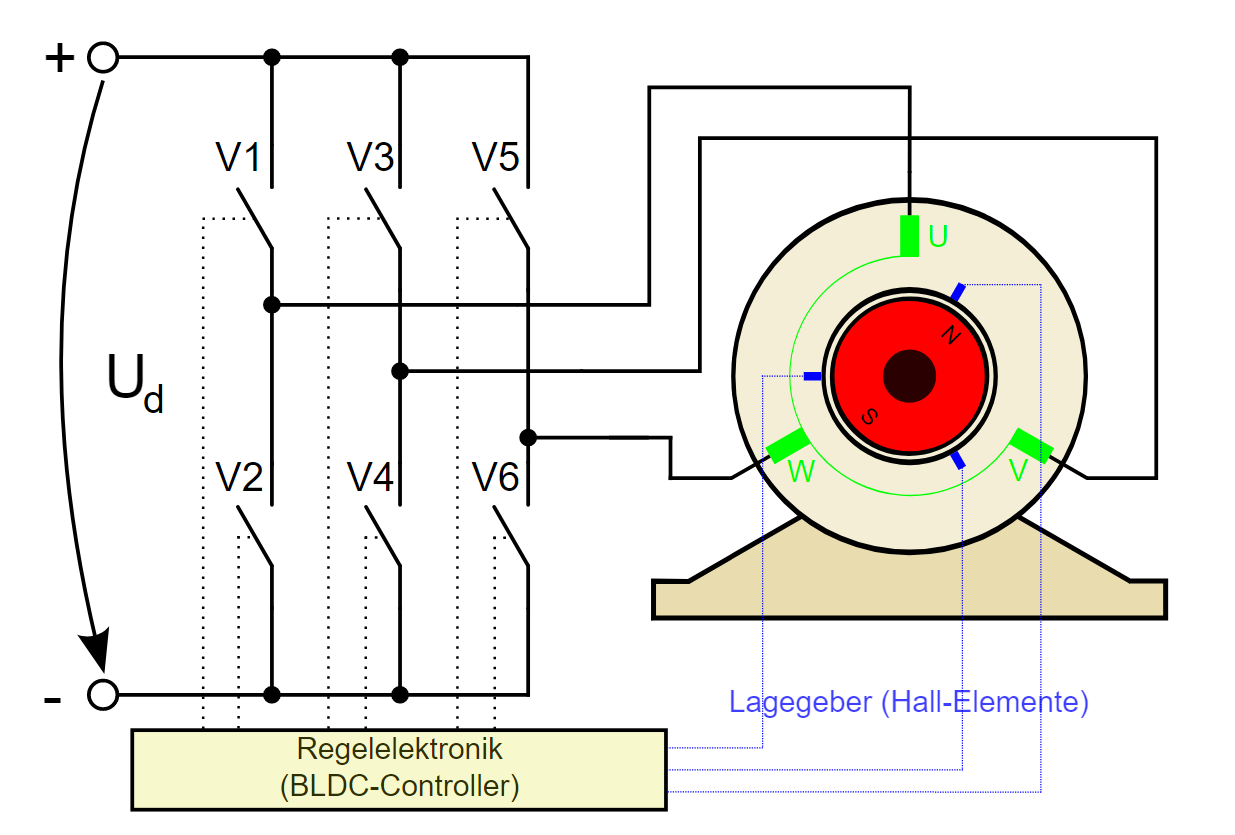

Zařízení se skládá z rotoru s permanentními magnety a statoru s vinutími. Točivý moment na rotoru je získán jako výsledek vzájemného působení magnetických polí vytvořených těmito prvky. Vinutí statoru mohou být připojena trojúhelníkovým nebo hvězdicovým vzorem. Ve specifických okamžicích může proud protékat pouze dvěma fázemi, které jsou tvořeny protilehlými vinutími. Když jsou tři fáze, počet kombinací se zvyšuje na šest. Protože konstrukce BLDC motorů je založená na elektronické komutaci, takové elementy jako komutátor a kartáče byly odstraněny z těchto motorů. Sled jednotlivých spínacích vinutí závisí na aktuální poloze rotoru motoru.
Řízení EC motorů je možné pouze při použití výkonné řídicí jednotky a řízení polohy rotoru zpět v systému přerušení.
Rozdíly mezi motory do ventilátorů
Hlavní rozdíl mezi třífázovými motory a stejnosměrnými motory lze nalézt v samotném názvu, stejnosměrné motory běží na stejnosměrném proudu na rozdíl od střídavého proudu, na kterém pracují střídavé motory.
Zatímco střídavé i stejnosměrné motory mají stejnou funkci, jsou vyráběny, konstruovány a řízeny odlišně. Nejzákladnější rozdíl je zdroj energie. AC motory jsou střídavě poháněné a stejnosměrné motory jsou napájeny stejnosměrným proudem, jako jsou baterie, stejnosměrné napájecí zdroje nebo stejnosměrný měnič.
Stejnosměrné motory jsou konstruovány s pomocí kartáčů a komutátorů, které zvyšují nároky na údržbu, snižují rychlost a obvykle snižují životnost kartáčovaných stejnosměrných motorů. EC indukční motory nepoužívají kartáče, jsou velmi odolné a mají dlouhou životnost. Posledním základním rozdílem je regulace rychlosti. Rychlost stejnosměrného motoru je řízena změnou proudu vinutí, zatímco rychlost střídavého motoru je regulována změnou kmitočtu, který je obvykle prováděn pomocí regulace kmitočtu.
Jaké výhody mají EC motory
Velkou výhodou EC motorů je jejich schopnost přizpůsobit se požadovaným proudům vzduchu omezením rychlosti otáčení při zachování velmi vysoké účinnosti. Tradiční střídavé motory pracují s maximální účinností pouze při jmenovitých otáčkách, při nižších rychlostech jejich účinnost rychle klesá. Vzhledem k tomu, že vzduchotechnické jednotky pracují nejčastěji v malém rozsahu proudění vzduchu, jsou úspory energie pro motory EC velmi důležité.
EC motory se využívají také při rekuperaci. Větrací jednotka s ventilátory s EC motory umožňuje přesnou regulaci, např. 10% přetlak v budově. Takový přetlak zajistí stabilní provoz krbu, i když v něm přiložíme dřevo. Nehrozí tedy, že budeme mít zakouřenou místnost.
Porovnání EC motorů oproti dalším typům
EC motory mají oproti kartáčovým a indukčním motorům mnoho výhod:
- EC motory mohou pracovat při různých otáčkách při jmenovitém zatížení v důsledku charakteristik plochého momentu jako funkce otáček motoru
- vysoká účinnost a účinnost motorů
- jednoduché připojení k síti
- menší velikost motoru při stejném výkonu
- nižší spotřeba energie
EC motory jsou stále častěji používány výrobci v různých průmyslových odvětvích, jako jsou:
- domácí spotřebiče (ventilátory, pračky)
- chlazení (chladicí pulty, průmyslové chladničky)
- doprava
- spotřební elektronika
- průmyslové automatizace
Stropní ventilátory vyrobené v technologii EC jsou stále častěji využívány jak v průmyslu, tak v domácnostech. Mají mnoho výhod, mimo jiné umožňují snížit spotřebu energie až o 50% při současném zvýšení efektivity. Omezení týkající se spotřeby elektřiny jednotlivými zařízeními v blízké budoucnosti však způsobí, že motory EC budou použity ve většině moderních zařízení. Výsledným efektem tohoto procesu budou nižší náklady na používání zařízení konečnými příjemci.
